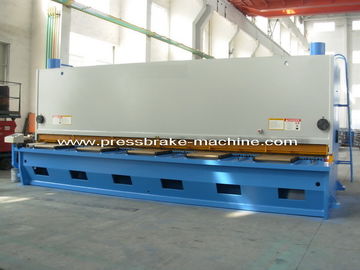

Mechnical Hidrolik Giyotin Kesme Makinesi 6.5m Kesme Çelik

Mechnical Hidrolik Giyotin Kesme Makinesi 6.5m Kesme Çelik

hidrolik giyotin makası, hidrolik makas makinesi, hidrolik kesme makinası, sac pres freni makinası, CNC pres freni, iki kişilik pres freni, bükme makinesi satın alın

Ürün Açıklaması

1. Kalın sac kesme makinesi, iyi bilinen üst ve alt aleti donatıyor
2. kesme makinesi uzun ömürlü sertleşir ve hassas büküm sağlar. Silent yüksek basınç pompası
3. Giyotin makası AB tasarımı, kaynak robotları ve aparatları ile monoblok ve tavlama işlemi ile gerilmeyi azaltma işlemlerini kolaylaştırdı.
4. Gelişmiş entegre hidrolik sistem kullanımı, iyi güvenilirlik;
5. Geliştirmek için demiryolu boşluğu ortadan kaldırmak, üç nokta tipi haddeleme kılavuz kullandık
6. kesim kalitesi; Mekanik arka dayama, manuel ayar,
7. dijital gösterge;
8. Bıçak boşluğu el çarkı ayarı, hızlı, doğru, uygun;
9. Dikdörtgen bıçak, dört bıçak, uzun ömürlü kullanılabilir.
10. Ayarlanabilir kesme açısı, plaka malzemesinin bozulmasını azaltır;
11. Yapısını yatırarak aracı taşıyıcı, beslemesi kolay ve geliştirebilir
12. işin doğruluğu;
13. Kesitlerde kayma fonksiyonu; hatta ışıkların fonksiyonu ile;
14. Ardından malzeme destekleyen cihaz (diğer seçenek)

Hidrolik kesme makinası parametresi

model	QC11K-16x6500
Maksimum kesme plaka kalınlığı	aa	16
Maksimum kesme genişliği	aa	6500
Kesme plakası gücü	N / m	450
kayma açısı	°	0,5-2,5
Kesme süreleri	Times / Min	4
Maksimum arka durdurma inme	aa	20-1000
Yakıt deposu hacmi	L	1550
Ana motor gücü	K w	37
makine uzunluğu	aa	7450
Makine genişliği	aa	2550
Makine yüksekliği	aa	3170
Makina ağırlığı	Kilogram	39000

Servisimiz

1. kurulum hizmeti

Kurulum hizmetleri tüm shenchong makinelerinde mevcuttur. Makinelerin montajı ve ön işlemesi için teknisyeni müşterinin fabrikasına gönderiyoruz.

2. Eğitim Hizmeti

Teknisyenimiz fabrikanızda kullanılabilir ve makinelerimizin nasıl kullanılacağı konusunda eğitim sunar. Ayrıca makinelerin nasıl çalıştırılacağını öğrenmek için teknisyeninizi firmamıza gönderebilirsiniz.

3. Kalite Garantisi

Makinenin kalitesini garanti ediyoruz (örn. İşlem hızı ve çalışma performansı, numunelerin ürettiği verilerle aynıdır).

Sevkiyattan önce son bir test düzenleriz. Makineyi birkaç gün çalıştırıyoruz ve test için müşterinin malzemelerini kullanıyoruz. Makinenin en iyi performans olduğundan emin olduktan sonra gönderileri yapın.

Makine garantisi 2 yıl. Gerekirse esnek genişletilmiş garantiler sunuyoruz.

Makine tanıtımı

1. Raf parçası

• Çelik levha kaynağının çerçeve yapısına göre, iyi sağlamlıkta,
• Tezgâh üstündeki iki sütuna sabitlenmiş iki yağ silindiri
• saplama kaynak bağlantısı
• tezgah üzerinde ve küçük ayarlamalar yapabilir, hatta bıçak boşluğunu yapabilir.

2. Üst slayt dinlenme

• Çelik levha kaynaklı yapı için, eski rulosundan sonra iyi sağlamlıkta
• dayanak için, yağ silindiri pistonlu hareketi sürerken
• tam makas etrafında yukarı ve aşağı. Üç nokta haddeleme kılavuz rayı benimser,
• kılavuz boşluğu ortadan kaldırmak, kesme kalitesini artırmak. Dikdörtgen bıçak,
• dört parça tüm kullanabilirsiniz, uzun ömürlüdür.
• içe dönüklük, boşluğu kolaylaştırır ve işin kesinliğini artırabilir.
• Kesme üzerinde durma açısı ayarlanabilir, deformasyonunu azaltır
• sac bozulma,
• ön paneldeki el çarkı ayarı, bıçağın sol tarafı
• boşluk talimatları; Ön ve arka kılavuz rayı ve silindir alaşımlı çelik dövme benimser.

3. Cihaza basın

• Çerçeve malzemesinin önündeki destek plakasına daha fazla basınç takarak
• yağ silindiri
• malzeme silindiri giriş basıncı, basıncın düşmesi beklenmektedir.
• makaslamanın tamamlanmasından sonra yay gerginliğinin, baskı plakasının üstesinden gelmek,
• burulma yayı vasıtasıyla
• gerginlik ve sıfırlama.
• Bir malzemeye baskı yapan kuvveti, kayma arttıkça artar
• sacın kalınlığı.

4. Keep-off kurumları

• Tutmadan önce: Tutmadan önce raf ve Ölçek ve sol sınır bölme,
• vb kompozisyonu.
• Tutulduktan sonra (arka gösterge): Üst slaytta basamak altında, Boyunca
• geri kalanı yukarı ve aşağıdayken, vida tahrikiyle arka dayama ayarlaması
• bir motor sürücü tarafından. Hareket mesafesini kontrol etmek,
• ve yumuşak limit yükleme sistemine sahiptir. Motor ihtiyacını karşılayamaz
• Boyut, manuel ve ince ayar yapmak için gerekli değerlerin ayarlanmasını sağlamak.
• Böylece arka göstergesi ayarı
• rahat ve güvenilir.

5. Makine hidrolik sistemi

• Bu makine hidrolik şanzıman benimser, ana dişli pompa, hidrolik
• tek yönlü valf sayesinde sistem, tahliye vanası sistemi, elektromanyetik yön
• vana ve hayvancılık açacağı, vb
• Sistem makul,
• hareket istikrarlı ve güvenilir.
• Motor çalıştırıldıktan sonra ok dönüş yönünün işaretine göre,
• (Elektromanyetik vana çalışmadığında) Tahrik dişli pompası filtrelenir
• yağ emme borusundan yağ, vana plakasına ve elektromanyetik vanaya
• tanka geri döndükten sonra.
• Sistemde kullanılan dişli pompa ile besleme basıncı,
• taşma valfi tarafından ayarlanan, 20 Mpa için sistemin maksimum çalışma basıncı,
• hidrolik valf dışarı çıkmadan önce ayar yapıyor, normalde kullanıcı
• ayar gerektirmez, Shanghai hidrolik
• Valf hidrolik valf kullanılır, tüm conta duvar kartı, Japonya hattı seçin
• özlü, daha az sızıntı, kolay bakım ve hata ayıklama süslemeleri.

6. makine elektrik sistemi

• Bu makine, ana döngü tarafından 50 hz, 380 v ac güç kaynağı benimser
• trafo çıkışı 220 voltaj kontrolü, elektromanyetik emniyet valfi,
• gösterge ışığı ve düğme .. Sol tarafta bulunan makine elektrik kutusu
• Takım tezgahının önü, makine montajının önündeki kontrol düğmesi,
• elektrik kutusundan çıkan SA3 pedal şalterine giden kolay kullanım.
• Düğme anahtarı üzerinden makine, tek, sürekli ve
• Dinamik yetenekler. Makine ayrıca kesme uzunluğu ayarına sahiptir,
• Topuzu çevirin, zaman rölesi dış topuzu, kesme uzunluğunu ayarlayabilir, döner
• anahtar SA2, rev. Hatta parlak ışıklar, mobil sac kesme, satır yapmak
• sac işleme hattında ve makine bıçağı çıkıntısında üst üste binme,
• Gerekli sonuçları kesebilir. Siemens'in elektrik bileşenleri.
• Ana devre, aşırı yük ve kısa devre koruma fonksiyonuna sahiptir,
• güvenli ve güvenilir, bakımı kolay.
