Otomatik Besleme Plakası Kesme Makinesi 20 'Uzun Hidrolik CNC Giyotin Makas

Otomatik Besleme Plakası Kesme Makinesi 20 'Uzun Hidrolik CNC Giyotin Makas

  • Vurgulamak

    Sac giyotin makas

    ,

    giyotin metal kesici

  • besleme tipi
    otomatik besleme
  • Adı
    ağır kesme makinası / hidrolik giyotin makas
  • Makine Renk
    siyah ve oku
  • Kesme açısı
    0.5-2.5 ayarlanabilir
  • Koşul
    2017 üretmek
  • Karakter
    otomatik besleme ve kesme
  • Menşe yeri
    Çin
  • Marka adı
    WXJQ
  • Sertifika
    ISO9001
  • Model numarası
    QC11K-18X6000
  • Min sipariş miktarı
    1 Set
  • Ambalaj bilgileri
    demir palet ve tahta sandık konteyner:, 40'FRx1, 40'HQ
  • Teslim süresi
    30 GÜN

Otomatik Besleme Plakası Kesme Makinesi 20 'Uzun Hidrolik CNC Giyotin Makas

Otomatik Besleme Plakası Kesme Makinesi 20 'Uzun Hidrolik CNC Giyotin Makas

hidrolik giyotin makası, hidrolik makas makinesi, hidrolik kesme makinası, sac pres freni makinesi, CNC pres freni, iki kişilik pres freni satın alın


Kesme makinesi özeti
Makine ile birlikte verilen hidrolik kesme makinesinin bu kullanım kılavuzu, kullanıcının makineyi doğru kullanmasını ve bakımını yapmasını ve bu kılavuzu doğru bir şekilde saklamasını sağlamak için çok önemlidir.

Gerekirse kontrol için.
Sac giyotin makas makinesi aşağıdaki standartlara göre tasarlanmış, üretilmiştir veya denetlenmiştir:
GB / T 28762-2012 << NC makaslar >>
JB / T 5197-91 << Kiriş Makasının Teknik Şartları >>

Kesme makinesi özellikleri ve parametreleri

Yok hayır. isim birim Şartname
1 Maks. kesme kalınlığı aa 16
2 Maks. Kesme genişliği aa 6500
3 Malzeme gücü MPa 450
4 Kesme açısı derece 0,5-2,5
5 Backgauge inme aa -1000 20
6 İnme dakika-1 4.5
7 Konut mesafesi aa 6890
8 Bıçak uzunluğu aa 6600
9 Worktable yüksekliği aa 1035
10 İç dişli pompası (Nachi) model IPH-6B-80-11
Akış mi / r 80
Basınç MPa 30
11 Ana motor model Y225S-4, B35
Güç kW 37
hız dev / dak 1480
12 Genel boyutları uzunluk aa 7750
Genişlik aa 2600 (ön desteksiz)
Yükseklik aa 3150
13 Ağırlık kilogram 43000
14 Tankın kapasitesi L 1100

CNC sac sehar makinesi Standart konfigürasyon

Yok hayır. madde
1 Standart bıçak malzemesi Cr12MoV
2 Hidrolik ile malzeme tutun
3 Ölçekli ön destek kolları
4 İletki göstergesi
5 Geri göstergesi DAC-360 sistemi tarafından kontrol edilir
6 Bıçak boşluğu DAC-360 sistemi tarafından ayarlanıyor
7 Kesme hareketi DAC-360 sistemi tarafından kontrol edilir
8 Kesme açısı DAC-360 sistemi tarafından kontrol edilir
9 Motorlu tahrikli ön besleme cihazı
10 Arka kollektör cihazı
11 Acil durumlu ayak şalteri
12 Hizalama kesme cihazı
13 Asılı tip operasyon paneli
14 Geri göstergesi 1000mm aralığı

8 '' sac kesme makinesi için Makine Özellikleri

  • Makinenin plaka kesme makinesi çerçevesi çelik plaka ile kaynak yapılmış ve makine tarafından sürülür
  • Nc giyotin hidrolik sistemli makaslama, makine sabit ve güvenilir çalışma, düşük ses ve kullanımı kolaydır.
  • Makine ön ve arka dayama ile donatılmıştır. Backgauge NC sistemi tarafından kontrol edilir,
  • ve uygun, doğru ve güvenilir şekilde ayarlanmış. Frontgauge ölçmek için bir ölçer cetvel kullanın
  • ve konumlandırmak için parmağınızı durdurun. Üst ışın inme geliştirmek için, kademesiz ayarlanabilir
  • dar tabakayı keserken vuruşlar. Güvenlik bariyeri koruması bıçak alanına monte edilir
  • Makinenin güvenli çalışması için ve tabaka baskı işleminin merkezine beslenebilir
  • doğrudan silindir. Bıçak aralığının mekanizması ve kesme açısının mekanizması olabilir
  • basit ve rahat bir şekilde kullanılır.
  • ön besleme Deivce:
  • machien otomatik ön besleme cihazını donatıyor, kontrol etmek için dokunmatik ekran sistemini kullanıyor
  • ve servo motorla sürün. sıkma sistemi pnenmatik tiptedir. hızlı bir şekilde ilerlemek için tabakayı sıkıca sıkıştırır, arka göstergeyi ve arka göstergede otomatik itme sayfasını kapattığında yavaşça hareket eder.



Karakter

  • giyotin kesme makinesi ön besleme cihazını ve arka boşaltma cihazını donatır. kesme blsde, Cr12Mvo malzemesini kullanır,
  • Tüm çelik kaynaklı yapı, iç gerilmelerin giderilmesi için yaşlanmanın titreşim işlemi, iyi sertlik ve stabilite ile.
  • Entegre hidrolik şanzımanlı CNC ön besleme giyotin makası, güvenilirliği yüksek.
  • Destek boşluklarını ortadan kaldırmak ve kesme kalitesini artırmak için üçlü destek yuvarlama kılavuzu raikli.
  • Manuel ince ayar ve dijital göstergeli mekanik arka durdurucu.
  • El çarkı ile ayarlanan kesme bıçakları arasındaki açıklığın hızlı olması.
  • doğru ve uygun.
  • Prolon çalışma ömrüne dört kesme kenarlı dikdörtgen bıçaklar, ayarlanabilir
  • tabaka deformasyonunu azaltmak için kesme açısı.
  • Üst bıçak tutucusu, içeri beslenmeyi kolaylaştırmak için içeriye doğru eğimli bir yapıya sahiptir ve ayrıca
  • iş tahmininin geliştirilmesi.
  • Kesmede makaslama işlevi, ışıkla hizalama işlevi

Kapalı Aksesuar

  • Ön kol desteği, 6 adet
  • Ankraj cıvatası, 4 parça
  • Fındık, bazı parçalar
  • Yıkayıcı, bazı parçalar
  • Yağ tabancası, 1 adet
  • Ayak pedalı 1 adet
  • pnömatik cihaz 1

Makinenin İşletme ve Çevre Koşulları

Makine doğrudan güneş ışığının parlamasının önleneceği bir yere yerleştirilmelidir ve
ortam düşük nem, daha az toz ve iyi havalandırma ile.
Dikkat: Lütfen, kullanmaya başlamadan önce bu makinedeki güvenlik çalışmasına dikkat edin.

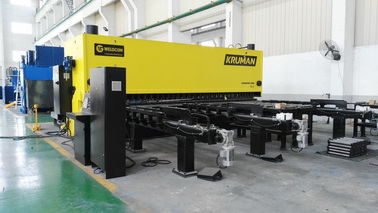

Makine resmi:
