6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme

6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme

  • Vurgulamak

    Mekanik abkant

    ,

    Çelik Levha Bükme Makinası

  • ad
    güç dirve bükme makinesi / CNC hidrolik abkant pres makinesi
  • Uygulama
    çelik koruyucu ray ve oluk
  • makine tarzı
    Amerika modu
  • ağırlık
    50000kgs
  • tazminat
    mekanik tazminat
  • Ulaşım
    Deniz taşımacılığı
  • Menşe yeri
    Çin
  • Marka adı
    WXJQ
  • Sertifika
    CE and ISO
  • Model numarası
    WE67K-550/6000
  • Min sipariş miktarı
    1 Set
  • Ambalaj bilgileri
    çıplak paketleme ve palet paketleme
  • Teslim süresi
    30 GÜN

6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme

Çelik Koruyucu Çit Bükme 6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol

CNC hidrolik abkant pres satışı ve bakımı



Sac pres fren makinası özellikleri


Sol ve sağ çerçeve, tezgah, silindir, koç ve yağ ile birlikte bu CNC abkant pres makinesi

tank vb

Silindir, makul kuvvetle, yüksek mukavemetli çerçevenin ortasına yerleştirilir

ve iyi sağlamlık ve nakliye, kurulum ve komisyon için kolay. Hidrolik sistem

plaka kalınlığı değiştirildiğinde veya yanlış olduğunda makinenin aşırı yüklenmesini önleyebilir

tabanın açılma genişliğinin seçimi. Aksi halde makine sorunsuz ve güvenilir bir performans ve kolay kullanım özelliklerine sahiptir.

Çalışma basıncı tüm strok boyunca sabittir.
Daha yüksek bir bükülme doğruluğu sağlamak için bottem kalıbının altına bir dengeleme sistemi kurulur,

tabaka, kullanıcı tarafından hazırlanan farklı kalıplar ile çeşitli şekillerde bükülebilir.

Gerekli cihazlarla donatılmışsa delikleri açın.

Çelik Levha Bükme Makinesi Teknik Parametre:

Tür Hidrolik CNC elektro-hidrolik senkron
Çalışma gücü 500 T
Tablonun uzunluğu 6000 mm
kareler arasındaki mesafe 4800 mm
Boğaz derinliği 500 mm
Açık yükseklik 660 mm
inme 320mm
hız Boşta 90 mm / sn
Çalışma 9 mm / sn
dönüş 90 mm / sn
destek kolu iki destek kolu sun
Ana motor 30kW
CNC sistemi Tip: DA- 66T Delem Co., Hollanda
Kontrol Ekseni: Y1, Y2, X, R ve V
(taçlandırılmış tazminat)
araç 1 delme ve 1 alt kalıp ile
Kabindeki Ana Elektrik Elemanları Schneider veya Siemens
Silindirleri mühürlemek NOK, Japonya
Brüt ağırlık 36500 kg
Kaba ölçüler (mm) LxWxH 6150x3280x5300
Paketleme: Plastik kapaklı demir palet
Teslim tarihi Sözleşmeyi söyledikten 30 gün sonra

























Plaka Katlama Makinesi Uygulamaları ve Kapsamı

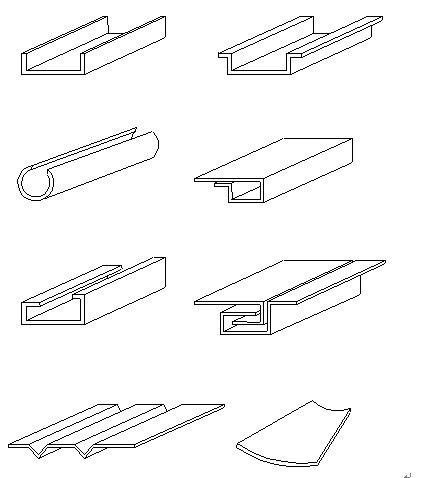

Farklı kalınlıktaki plakalar bu makineye bükülecekse, V tipi alt

farklı boyutlar seçilmeli ve farklı şekillerde üst ve alt kalıplar kullanılıyorsa, iş parçaları

farklı şekillerde bükülebilir (Şek.2.1). Bükme değerleri, ölçüme göre seçilebilir.

Tablo 2.1 “Bükme Kuvveti Şeması” ve işletme yağ basıncı (basınç göstergesi ile belirtilmiştir)

İstenilen eğilme kuvvetini sağlamak için kontrol edilen değerlere göre ayarlanır.
Bu makine daha yüksek bir üretkenliğe sahiptir ve yaygın olarak kullanılan plakalar için ideal bir şekillendirme ekipmanıdır

Uçak, otomobil, gemi yapımı, elektrikli cihaz, makine imalat sanayi

y ve hafif endüstri.

6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme 0


Standart ekipman:

  • Sistem intermedliate Anti Takozlu Ãœst kıskaçlar
  • Plaka DesteÄŸi Ölçekli ve durduruculu arams
  • Powered Derinlik X Ekseni
  • Vidalı döndürmez kilit
  • Ãœst ve Alt Takım
  • DELEM DA52S CNC kontrolü
  • Almanya Bosch-Rexroth Hidrolik
  • Telemecanique / Schneider Electrics
  • Hidrolik ve Elektriksel aşırı yük koruması
  • Kare Kol ve Ön Destek Kolları
  • Vidalı ve 0,05 mm hassasiyetli cilalı çubuk ile Delta inverter
  • Yan koruma standart CE düzenlemelerine uygundur.

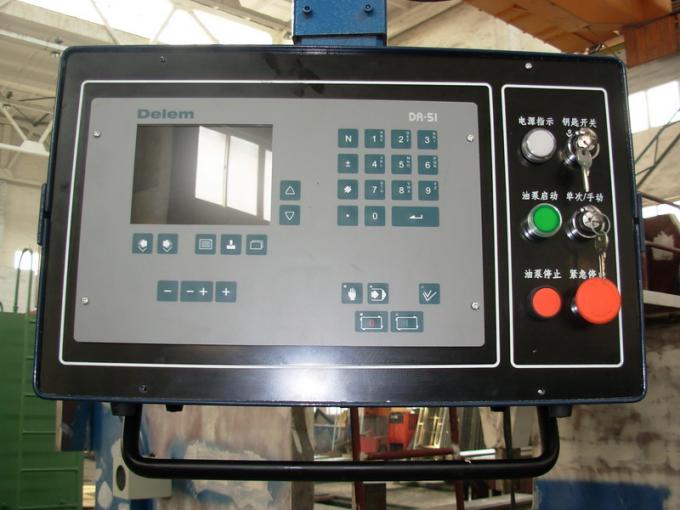

DA-51 Sistem tanıtımı:


Yeni nesil DA-51 daha da yüksek bir kalite sunuyor

bugünün abkant preslerinin programlanması, çalıştırılması ve kontrolünde verimlilik.

Modern teknoloji ile birlikte kullanım kolaylığı el ele,

verimliliği artırmak.
Dokunmatik ekran, kanıtlanmış Delem kullanıcı arayüzüne ve

programlama ve üretim arasında doğrudan gezinme sağlar. Fonksiyonlar

Optimize edilmiş ergonomi sunan doğrudan ihtiyaç duyduğunuz yere yerleştirilir

uygulama boyunca.
DA-51, otomatik bükme dizisi içeren 2D programlama sunar

hesaplama ve çarpışma algılama.
Yüksek etkili kontrol algoritmaları, makine devrini optimize eder ve en aza indirir

kurulum zamanı. Bu, pres frenlerini daha kolay, daha verimli ve daha fazla kullanmayı sağlar

şimdiye kadar çok yönlü.

6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme 1

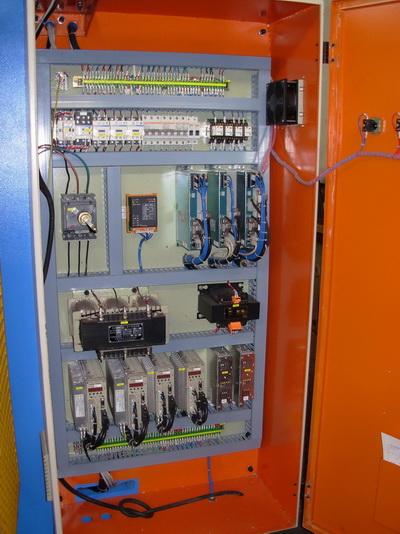

Schneider ve senkronizasyon kartındaki tüm Elektrik elemanları

Holland Delem'den:

6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme 1

Vidalı mil ve servo motor ile tahrik :

6m Uzunluk Plakalı Pres Fren Makinesi CNC Kontrol Çelik Koruyucu Çit Bükme 2

Kalite garantisi:


Abkant pres makinesi kabul edilen yere ulaştığından, ana parçaları

bir yıl veya 1000 saat içinde garantilidir (önceki olgun şartına tabi).

Rulo haddeleme makinesinin arızasından ve onarımından kaynaklanan tüm sorunları biz üstleniyoruz

yönetmeliğe göre
orijinal bitkiler tarafından öngörülmüş. Orijinal düzenlemeye uymayan faktörler

günlük tüketilen bileşenler olarak plantssuch, yanlış işletim, bakım eksikliği

kalite garantisine dahil değildir.

Kaldırma ve Kurulum


Makine aşağıdaki parçalara demonte edilmelidir: çalışma masası, çerçeve duvarı, tokmak ve yağ

Kaldırmadan önce depolamak kolay taşınır. Makine parçaları kullanıcının yerine ulaştıktan sonra,

Kullanıcıya, üretici personeli tarafından vinçlerin kaldırılması, kurulması ve devreye alınması talimatı verilmelidir.

makinesi.
